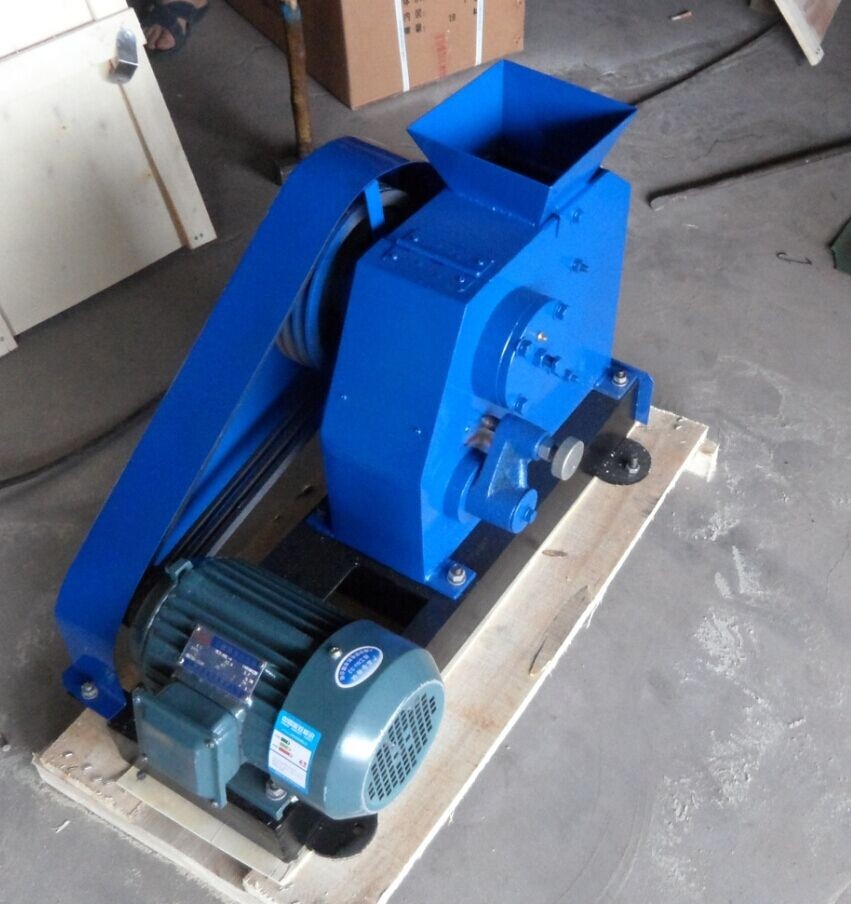

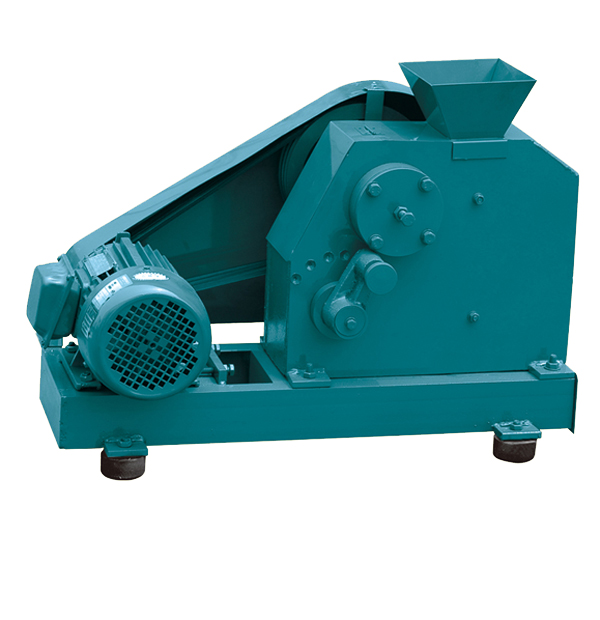

Triturador mandíbulo para laboratório

O motor elétrico aciona o cinto e a polia através do eixo excêntrico para mover a mandíbula móvel para cima e para baixo. Quando a mandíbula móvel sobe, o ângulo entre a placa do cotovelo e a mandíbula móvel aumenta, empurrando assim a placa da mandíbula em direção à placa da mandíbula fixa o ângulo entre a placa de alternância e a mandíbula móvel fica menor quando a mandíbula móvel diminui, e a placa da mandíbula móvel deixa a placa fixa sob a ação da haste puxada e a mola. Com a rotação contínua do motor, a mandíbula móvel do triturador é usada para esmagamento periódico e descarga de materiais, realizando assim a produção em massa.

1. Visão geral

O JAW Crusher é usado na mineração, metalurgia, geologia, materiais de construção, indústria leve, indústria química e envolvida na inspeção da unidade. A máquina é feita de aço de solda, aço alto de manganês, ferro fundido. Cada unidade está comissionando estritamente, antes de deixar a fábrica após a qualificação completa, como resultado da qualidade da própria unidade, nossa planta é responsável por três garantias.

2. A estrutura do triturador da mandíbula

A máquina consiste em quadro, mandíbula móvel, eixo excêntrico, placas da mandíbula, suportes e outros componentes. Motor através do eixo em V giro para fora do eixo, para que a mandíbula móvel seja realizada de acordo com a trajetória do poço ajustado. Material na câmara de esmagamento será quebrado. A estrutura é formada por uma placa soldada.Frame, a câmara frontal é com prato da mandíbula de música. equipado com a tampa protetora na superfície lateral direita, a fim de garantir a segurança. A mandíbula móvel e a mandíbula móvel é o componente da fundição, com a mandíbula móvel na frente, por meio do eixo excêntrico e o rolamento superior do rolo é suspenso na estrutura. A extremidade excêntrica do eixo está equipada com a roda de Genebra.

No lado direito está equipado com a alça para ajustar a distância, fácil de ajustar o espaçamento adequado.
