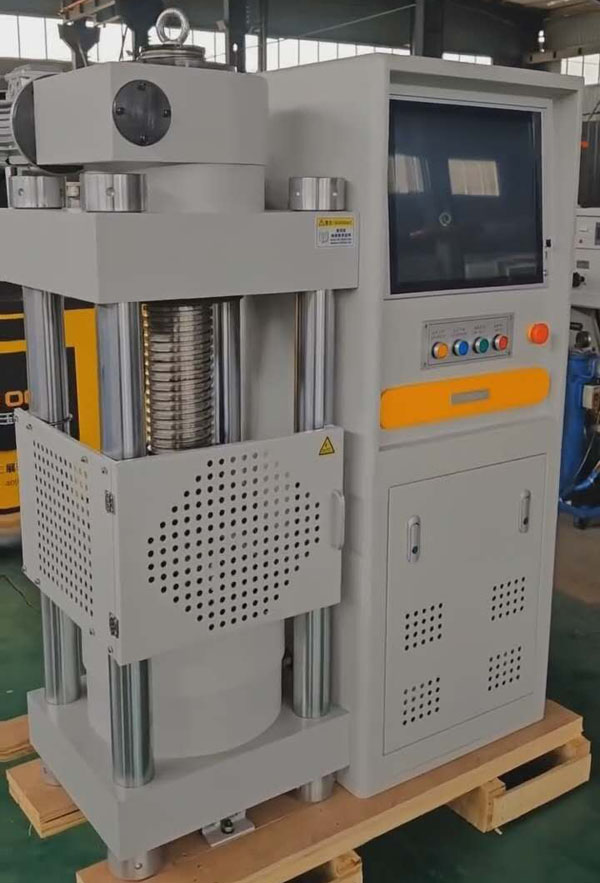

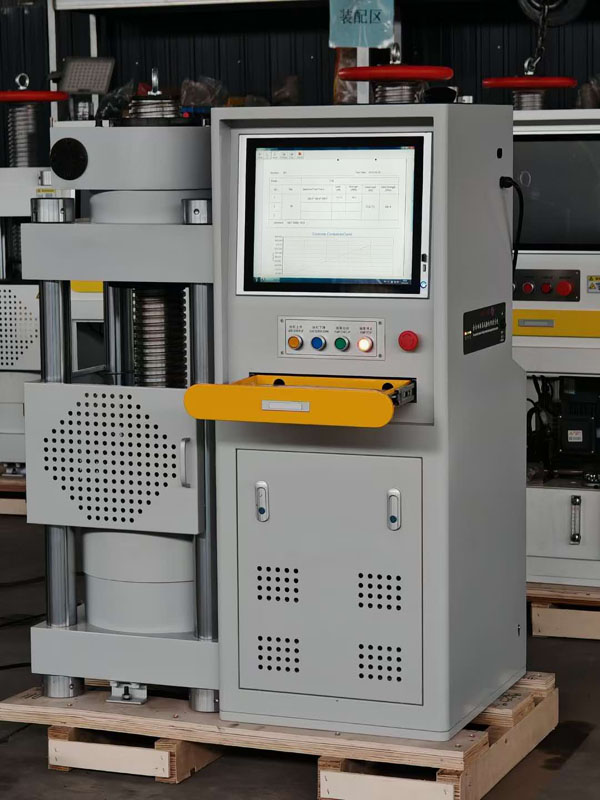

Testadores de compressão automática padrão para cubos de concreto e cilindros
Esta máquina de teste é usada para determinar a resistência à compressão de materiais de construção, como tijolos, pedras e concreto.
Esta máquina adota o acioNomento hidráulico da fonte de energia, a tecnologia de controle de servo eletro-hidráulico, a aquisição e processamento de dados de computadores e calcula a resistência à compressão para gerar um relatório. Consiste em um host de teste, uma fonte de óleo (fonte de energia hidráulica), um sistema de medição e controle e um instrumento de teste
É composto por quatro partes, que possui a exibição dinâmica de carga, tempo e curva de teste, função de controle oportuna e função máxima de manutenção da força de teste. É um equipamento de teste e teste necessário para construção, materiais de construção, rodovias e pontes e outras unidades de engenharia.
A máquina de teste e os acessórios estão em conformidade a: GB/T2611. GB/T17671、 GB/T16826. Padrão GB/T50081.
Ajuste eletricamente o espaço de compressão.
Dados técnicos：
1.Voltage: three-pase,380V /50HZ
2.Maximum Test Force: 2000KN;
3. Nível da máquina de teste: Nível 1;
4. Espaço comprimido: 320mm
5.Diâmetro da piscina& Viagem de pistão: ￠250mm*8 0mm;
6.
7.Lower platen size: 250 × 350mm;
8.Dimensões: 960 × 680 × 1370 mm;
9. Machine Power: 1.5KW (motor da bomba de óleo 1.1kw);
10. MACHINE PESO: SOBRE 840kg;

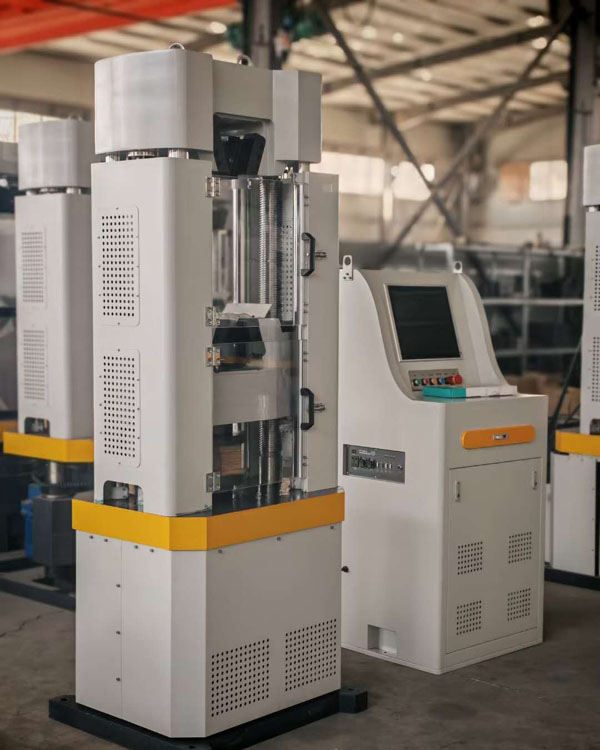

máquina de teste de material universal：
Os controladores automáticos são programados para seguir os requisitos de especificação do teste selecionado para contato com amostra, pré-carregamento, taxa de carga, detecção de quebra, aquisição de dados e retorno do pistão à posição inicial. Variações nas taxas de carga e aplicativos são eliminados, garantindo resultados precisos, repetíveis e documentados que se conformam estritamente aos métodos de teste ASTM e AASHTO. O teste e a documentação automatizados dos resultados também levam a taxas mais altas de produtividade com menos erros.
Os quadros de compressão de concreto são projetados para lidar com as demandas diárias de testar cilindros de concreto, vigas, blocos e cubos. As máquinas de compressão da Humboldt abrangem uma faixa de teste de 30.000 a 500.000 libras. (1112 a 2.224kn). Todos os quadros de compressão são construídos nos EUA para especificações que excedam os padrões atuais do setor. Essas máquinas de compressão são conhecidas por sua versatilidade, construção rígida, confiabilidade e design compacto. Todos os quadros de carga de Humboldt são fabricados com membros do lado de aço estrutural e cabeças cruzadas de aço sólido, que apresentam um projeto exclusivo de construção de caixas. Cada canto é totalmente soldado nas costuras internas e externas da cabeça cruzada, fornecendo a estabilidade robusta necessária para resultados de testes precisos e repetíveis ano após ano.
Construído para durar e quando comparado às muitas máquinas mais leves de concorrentes; Você encontrará as cabeças cruzadas dessas máquinas mais grossas do que as da concorrência. Nossas máquinas de compressão têm um pistão de diâmetro maior com um curso mais longo e escudo de poeira. Eles fornecem uma tabela mais espessa e inferior, que é endurecida para exceder os padrões do HRC 55, além de ter portas de proteção de aço e fragmentação.
Outros recursos incluem um design de quadro que posiciona o conjunto do cilindro hidráulico na cabeça cruzada superior, que aplica a força de carga em uma direção descendente, eliminando o acúmulo de material estranho ao redor da área do cilindro para uma vida útil mais longa. Um sistema de placas de mudança rápida permite uma comutação rápida e fácil das placas de teste.
A Humboldt fabrica vários excelentes controladores para uso com nossas máquinas de compressão de concreto, permitindo que você escolha o controlador que melhor se encaixa no seu aplicativo.
Controladores automáticos
A linha de controladores de Humboldt inclui o HCM-5080, um controlador automático e o HCM-5070, uma versão do console do HCM-5080. O HCM-5080 e o HCM-5070 utilizam uma bomba hidráulica integral, que é automaticamente controlada pelo controlador.
Os controladores de máquina de compressão HCM-5080 e HCM-5070 da Humboldt incorporam esses testes padrão em seu design: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M e EN 12390-3. Basta escolher o teste que você deseja executar ao configurar seu teste e o controlador o guiará através da configuração de onde você pode prosseguir com o seu teste.
Controladores manuais
A Humboldt também oferece o HCM-5090, um indicador digital para uso com máquinas operadas manualmente. Este controlador apresenta muitos dos recursos de nossos controladores automáticos, exceto que ele foi projetado para uso com uma bomba operada manualmente. O HCM-5090 incorpora as mesmas configurações de teste padrão que os controladores automáticos. Basta escolher o teste que você deseja executar ao configurar seu teste e o controlador o guiará através da configuração de onde você pode prosseguir com o seu teste.
Para a operação com orçamento, também oferecemos o indicador i7, que é um indicador de carga digital fácil de usar que exibe simultaneamente a carga ativa e a taxa de valores de carga durante um teste.
