Testador de razão do rolamento do solo para CBR de laboratório

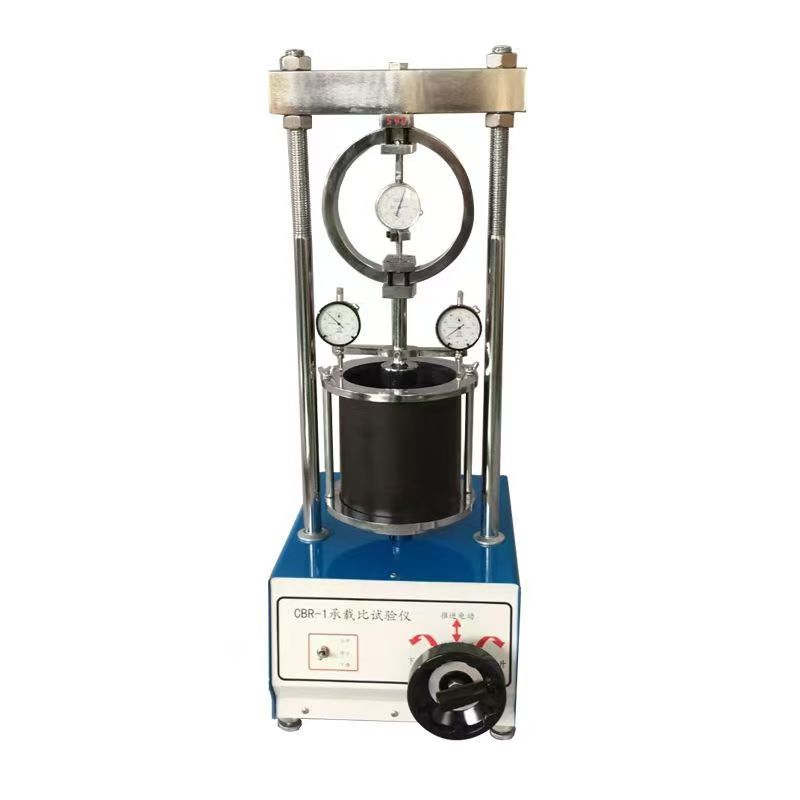

Testador de taxa de mancal CBR-I Modelo:
Velocidade: 1 mm/min, pressão máxima 3 T.
Haste de penetração: diâmetro da face final φ50mm.
Indicador de discagem: 0-10mm 2 peças.
Placa Multiwell: duas peças.
Placa de carregamento: 4 peças (diâmetro externo φ150mm, diâmetro interno φ52mm, cada 1,25 kg).
Tubo de ensaio: diâmetro interno φ152mm, altura 170 mm; PAD φ151mm, altura 50mm com o mesmo tubo de teste compacto pesado.
Anel de medição de força: 1 conjunto. Tensão da fonte de alimentação: 380V.
Peso líquido: 73 kg de peso bruto 86kg
Dimensões: 57x43x100cm
Projetado para realizar a avaliação laboratorial do valor CBR das sub -bases e subleito da rodovia e para a determinação da força de materiais coesos que têm tamanhos máximos de partículas inferiores a 19 mm (3/4 ”).

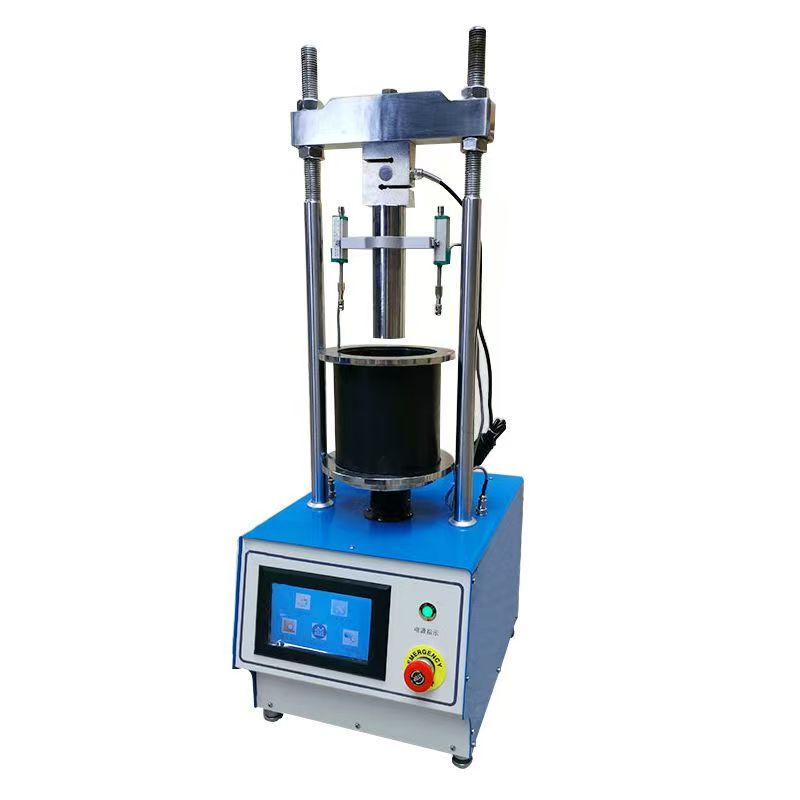

O UTS-0852 foi projetado para carregar o pistão de penetração na amostra do solo a uma taxa constante para medir a carga aplicada e a penetração do pistão em intervalos predeterminados.
A máquina foi projetada para ser montada em um banco adequado e compreende uma estrutura robusta e compacta de duas colunas com feixe cruzado superior ajustável. O quadro tem capacidade para 50 kN. A velocidade do teste é de 1,27 mm/min. Para testes ASTM/EN/AASHTO/BS/NF. Carregando e descarregamento estão abaixo do painel frontal por botões para cima/para baixo. A velocidade de descarregamento é ajustada 5 mm/min para facilitar o reestuário.
A máquina de teste CBR é fornecida completa;
Anel de carga, 50 kN
Medidor de mostrador digital 25 x 0,01 mm (UTGM-0148) com suporte (UTS-0853)
Pistão de penetração (UTS-0870)
