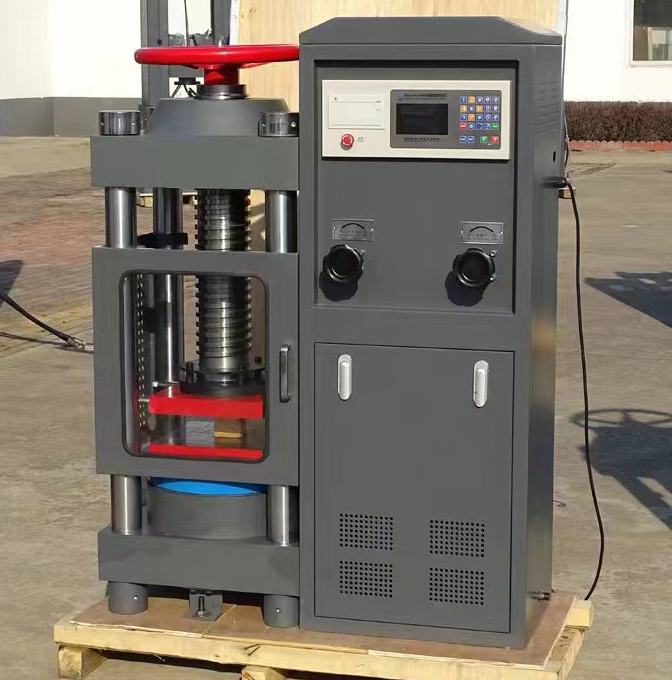

Máquina de teste de compressão de cubo de concreto

Máquina de teste de compressão de cubo de concreto

1, instalação e ajuste

1. Inspeção antes da instalação

Antes da instalação, verifique se os componentes e acessórios estão completos e sem danos.

2. Programa de instalação

1) Levante a máquina de teste em uma posição adequada no laboratório e verifique se o revestimento está com segurança.

2) reabastecimento: YB-N68 é usado no sul e o óleo hidráulico anti-desgaste YB-N46 é usado no norte, com uma capacidade de cerca de 10 kg. Adicione -o à posição necessária no tanque de petróleo e deixe ficar parado por mais de 3 horas antes que o ar tenha tempo suficiente para esgotar.

3) Conecte a fonte de alimentação, pressione o botão Iniciar a bomba de óleo e abra a válvula de entrega de óleo para ver se a bancada está subindo. Se subir, indica que a bomba de óleo fornecia óleo.

3. Ajustando o nível da máquina de teste

1) Inicie o motor da bomba de óleo, abra a válvula de entrega de óleo, aumente a placa de pressão mais baixa em mais de 10 mm, feche a válvula de retorno do óleo e o motor, coloque o medidor de nível na tabela de placa de pressão inferior, ajuste o nível para dentro ± Grade nas direções vertical e horizontal da base da máquina e use uma placa de borracha resistente ao óleo para encaixá -la quando a água estiver desigual. Somente após o nivelamento pode ser usado.

2) Execução de teste

Inicie o motor da bomba de óleo para aumentar a bancada em 5 a 10 milímetros. Encontre um ponto de teste que possa suportar mais de 1,5 vezes a força máxima de teste e coloque -a em uma posição apropriada na mesa da placa de pressão inferior. Em seguida, ajuste a mão roda para separar a placa de pressão superior

Teste de 2-3mm, pressurize lentamente, abrindo a válvula de suprimento de óleo. Em seguida, aplique um valor de força de 60% da força máxima de teste por cerca de 2 minutos para lubrificar e esgotar o pistão do cilindro de óleo.

2、 Método de operação

1. Conecte a fonte de alimentação, inicie o motor da bomba de óleo, feche a válvula de retorno, abra a válvula de suprimento de óleo para aumentar a bancada em mais de 5 mm e feche a válvula de suprimento de óleo.

2. Coloque a amostra na posição apropriada na tabela inferior do platô, ajuste a mão Roda para que o cilindro superior fique a 2-3 milímetros de distância da amostra.

3. Ajuste o valor da pressão para zero.

4. Abra a válvula de entrega de óleo e carregue a peça de teste na velocidade necessária.

5. Após a ruptura do ponto de teste, abra a válvula de retorno do óleo para diminuir a placa de pressão inferior. Depois que o ponto de teste puder ser removido, feche a válvula de suprimento de óleo e registre o valor de resistência à pressão do trabalho de teste.

3、 Manutenção e manutenção

1. Mantendo o nível da máquina de teste

Por certos motivos, o nível da máquina de teste pode ser danificado, portanto, deve ser verificado regularmente para o nível. Se o nível exceder o intervalo especificado, ele deve ser reajustado.

2. A máquina de teste deve ser limpa regularmente e uma pequena quantidade de óleo anti -ferrugem deve ser aplicada à superfície não pintada depois de limpá -lo.

3. O pistão da máquina de teste não deve subir além da posição especificada

Principal objetivo e escopo de aplicação

O 2000KN A máquina de teste de compressão (a seguir denominada máquina de teste) é usada principalmente para testes de pressão de espécimes de metal e não-metal, como concreto, cimento, tijolos e pedras.

Adequado para unidades de construção, como edifícios, materiais de construção, rodovias, pontes, minas, etc.

4、 Condições de trabalho

1. Dentro da faixa de 10-30 ℃ à temperatura ambiente

2. Instale horizontalmente em uma fundação estável

3. Em um ambiente livre de vibração, mídia corrosiva e poeira

4. Tensão da fonte de alimentação 380V
