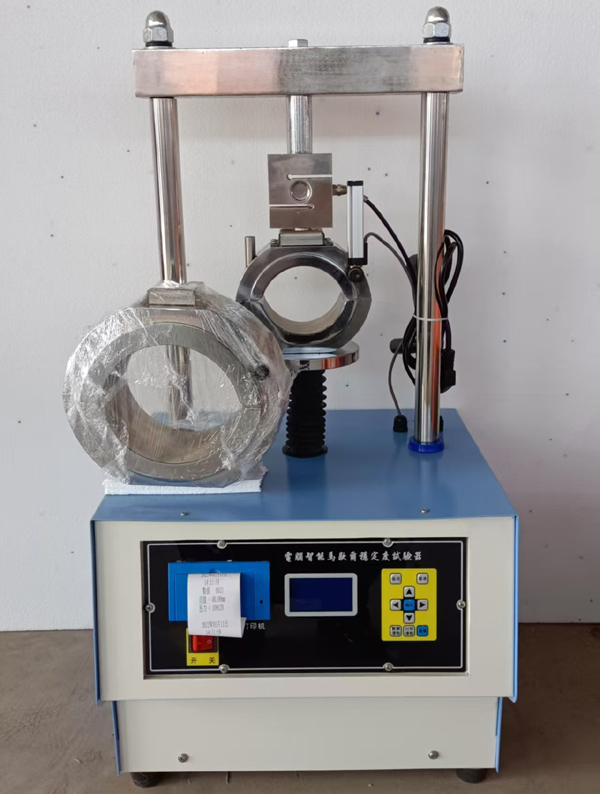

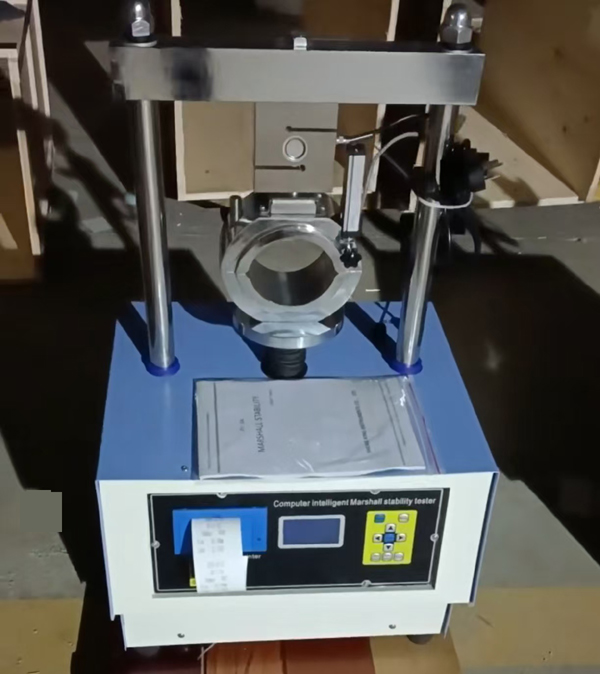

Testador de estabilidade de Marschel controlado por computador asfalto
O instrumento elétrico de compactação de MarshTodos é um equipamento especial para a moldagem de peças de teste no teste de MarshTodos da mistura de asfalto. É adequado para o teste de teste de MarshTodos (T0702-2000) de mistura de asfalto. O instrumento consiste em duas partes: instrumento de transmissão e controle mecânica. O mecanismo de transmissão mecânica é o motor, o redutor de velocidade e o acioNomento da corrente. O motor aciona o redutor de velocidade e o redutor para acionar a corrente para girar. O bloco de parada na corrente aciona o marTelefoneo padrão para se mover para cima ao longo da haste -guia durante o movimento. Quando o marTelefoneo pesado atinge a cunha, o marTelefoneo pesado e o bloco da corrente são desengatados, e o marTelefoneo pesado está livre para cair ao longo da haste -guia para acertar a peça de teste.
1.1 Este produto é aplicável ao teste de estabilidade de MarshTodos da mistura de asfalto (T0709-2011) e ao teste de MarshTodos das amostras de núcleo de pavimento de asfalto (T0710-2011), conforme estipulado nos “procedimentos de teste para mistura de asfalto na engenharia de rodovias” (JTG E20-2011).
1.2 Este instrumento é adequado para o teste de estabilidade de MarshTodos e o teste de estabilidade de MarshTodos encharcado de água, que são usados para o projeto de proporção da mistura da mistura de asfalto ou a inspeção de qualidade da construção do pavimento de asfalto. O teste de estabilidade de MarshTodos encharcado de água (ou teste de estabilidade de MarshTodos saturado de vácuo, conforme necessário) é usado para examinar a resistência à remoção da mistura de asfalto quando exposta à água e para verificar a viabilidade do design da proporção da mistura através do teste de sua estabilidade da água.
1.3 Este método é aplicável às amostras de MarshTodos padrão e amostras grandes de MarshTodos formadas de acordo com os procedimentos especificados em t 0702 deste regulamento.
Ⅱ.Main parâmetros técnicos
1.1 As amostras de MarshTodos devem ser formadas pelo método de compactação de acordo com t 0702. As dimensões das amostras de MarshTodos padrão devem cumprir os requisitos de um diâmetro de 101,6 mm ± 0,2 mm e uma altura de 63,5 mm ± 1,3 mm. Para grandes amostras de MarshTodos, as dimensões devem atender aos requisitos de um diâmetro de 152,4 mm ± 0,2 mm e uma altura de 95,3 mm ± 2,5 mm. O número de amostras em um grupo não deve ser inferior a 4.
1.2 Meça o diâmetro e a altura das amostras: use uma pinça para medir o diâmetro no meio da amostra. Use um medidor de altura da amostra de MarshTodos ou um pinça para medir a altura em quatro direções simétricas a 10 mm da borda da amostra, precisas para 0,1 mm e retire o valor médio como a altura da amostra. Se a altura da amostra não atender aos requisitos de 63,5 mm ± 1,3 mm ou 95,3 mm ± 2,5 mm, ou se a diferença de altura entre os dois lados for maior que 2 mm, a amostra será descartada.
1.3 Determine a densidade das amostras de acordo com os métodos especificados neste procedimento e calcule os indicadores de volume, como razão de vazio, porcentagem de volume de asfalto, saturação de asfalto e razão de vazio por agregado mineral.
1. Condições operacionais: temperatura ambiente 0 ℃ – 60 ℃, umidade relativa <85%
2. Especificações técnicas de mainframe:
Velocidade ascendente vertical da bandeja do instrumento de teste: 50 ± 5 mm/min
Distância máxima do movimento da bandeja do instrumento de teste: 70 mm
3. Principais especificações técnicas:
Precisão do dispositivo de medição de força: ± 10 n
Precisão do dispositivo de medição do valor de fluxo: 1%
Faixa máxima: ⑴ Valor da força: 50,00 kN ⑵ 0 – 25,00 mm
4. Especificações do sensor de carga:
Gama de trabalho: 0 – 50 kN
Linearidade: 0,5%
5. Especificações do sensor de deslocamento:
Faixa de trabalho: 0 – 25 mm (faixa máxima de 0 a 50 mm)
Resolução: 0,01 mm
Linearidade: 0,3%
Equipamento auxiliar:
1) ZKCF-B TIPO TEMPERATURA constante Banho de água: Controle de temperatura precisa para 1 ℃, com uma profundidade não inferior a 150 mm.
2) Recipiente aquático aquário: incluindo bomba de vácuo e secador de vácuo.
3) ZK101-2A TIPO DE CONVEÇÃO FORNECIDO OLENTE DE SECAR.
4) Equilíbrio de 5 kg/0,1g
5) Termômetro: Valor da graduação 1 ℃.
6) pinça de 150 mm.
7) Outros: fio de algodão, manteiga.
Apresentando o testador de estabilidade de MarshTodos computadorizado asfalto – a solução final para testes precisos e eficientes de misturas de asfalto. Projetado para laboratórios e agências de controle de qualidade, este equipamento avançado foi projetado para atender às demandas rigorosas dos testes modernos de asfalto, garantindo que seu material atenda aos mais altos padrões do setor.
O testador de estabilidade de Marschel está equipado com a tecnologia avançada de controle de computador para operação perfeita e aquisição precisa de dados. Sua interface amigável simplifica o processo de teste, permitindo que os técnicos definam facilmente parâmetros, monitorem o progresso e analisem os resultados em tempo real. Com sua construção acidentada e componentes de alta qualidade, o testador garante confiabilidade e durabilidade, tornando-a uma adição valiosa a qualquer instalação de teste.
Um dos recursos de destaque do testador de estabilidade de MarshTodos controlado por computador de asfalto é sua capacidade de realizar testes de estabilidade em misturas de asfalto com precisão incomparável. O testador mede a resistência das amostras de asfalto para deformação sob carga, fornecendo informações sobre as características de desempenho do material. Essas informações são vitais para os engenheiros e contratados garantirem que a durabilidade e a vida útil de suas misturas de asfalto sejam otimizados.
Além disso, o testador de estabilidade de Marschel foi projetado com segurança e eficiência em mente. Seus recursos automatizados reduzem o risco de erro humano, enquanto seu design compacto permite que ele seja facilmente integrado ao equipamento de laboratório existente. O dispositivo também suporta vários padrões de teste, tornando -o versátil o suficiente para atender às diferentes necessidades do projeto.
Em suma, o testador de estabilidade de MarshTodos controlado por computador de asfalto é uma ferramenta indispensável para qualquer pessoa envolvida no teste de asfalto e garantia de qualidade. Com sua tecnologia de ponta, facilidade de uso e desempenho confiável, esse testador o ajudará a obter excelentes resultados e a manter os mais altos padrões em seus projetos de asfalto. Invista hoje em um testador de estabilidade da MarshTodos para aprimorar os recursos de teste do seu laboratório e ajudar a moldar o futuro dos testes de asfalto!
