Dispositivo de limite de líquido manual

Dispositivo de limite líquido manual

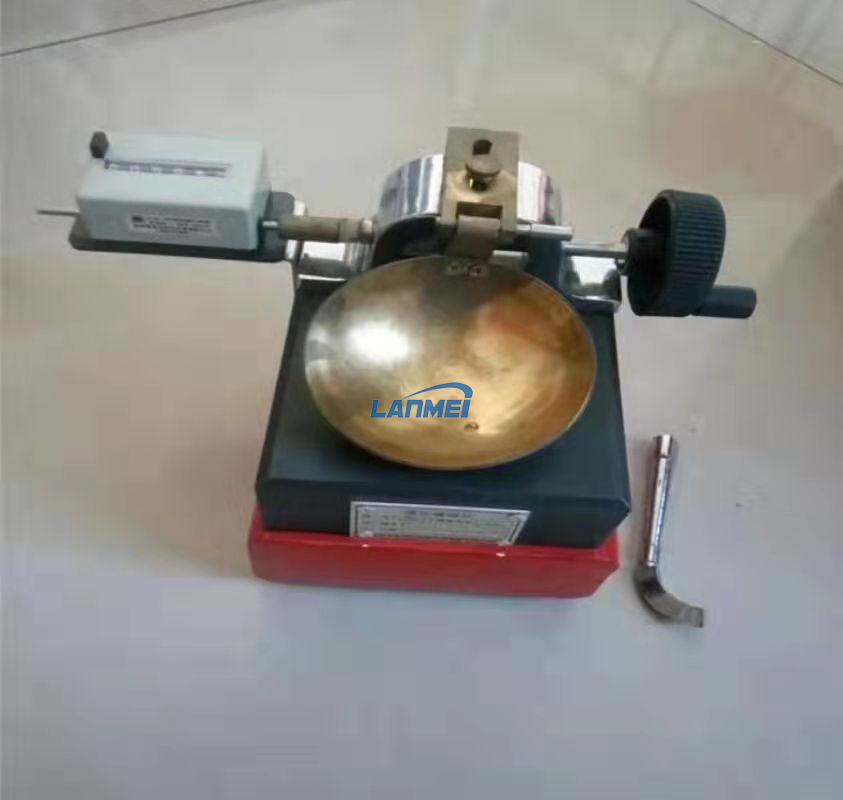

O dispositivo de limite de líquido manual (Casagrande) é usado para determinar o teor de umidade no qual os solos de argila passam do estado de plástico para o líquido. Os dispositivos consistem em um mecanismo de manivela e came ajustável, um balcão de sopro e um copo de latão removível ajustado na base.

O medidor de limite de líquido do tipo prato é usado para medir o limite líquido do solo. É um equipamento usado para projeto e construção para Classeificar os tipos de solo, calcular a consistência natural e o índice de plasticidade.

Procedimento de experimento

1. Coloque a amostra do solo em um prato de evaporação, adicione 15 a 20 ml de água destilada, mexa repetidamente e amasse -o com uma faca de ajuste do solo até que ela esteja bem misturada e adicione 1 a 3 ml de água a cada vez e misture bem de acordo com o método acima. todos.

2. Quando o material do solo é misturado com água suficiente para atingir uma consistência, é equivalente precisar cair de 30 a 35 vezes para combinar. Coloque uma parte da pasta de barro no prato acima, onde o prato toca a placa inferior. Use uma faca de ajuste do solo para pressionar a pasta do solo em uma certa forma, preste atenção na pressão o mais rápido possível e evite que as bolhas sejam misturadas na pasta do solo. Use uma faca ajustando o solo para sUAVizar a superfície da pasta do solo, e a parte mais espessa da pasta do solo tem 1 cm de espessura. O excesso de solo é devolvido ao prato de evaporação, e a pasta do solo no prato é cortada ao longo do diâmetro com um sulco do seguidor de cames. Um slot bem definido e definido é formado. Para impedir que a borda da ranhura rasgue ou a pasta de solo deslizante no prato, pelo menos seis golpes de frente para trás e de trás para frente podem substituir uma ranhura, e cada golpe é gradualmente aprofundado até a última vez. O contato significativo com o fundo do prato deve ser pontuado o mais rápido possível.

3. Gire a alça da manivela F a uma velocidade de 2 revoluções por segundo para fazer a placa do solo subir e cair até que as duas metades do solo pasta toque no fundo da ranhura cerca de 12,7 mm. Registre o número de acertos necessários para um comprimento de 1/2 polegada de contato com o fundo da ranhura.

4. Corte uma peça do solo perpendicular ao slot do lado do solo para o lado, cuja largura é aproximadamente igual à largura da faca de corte do solo, incluindo o solo no slot fechado, coloque -o em uma caixa de pesagem adequada, pesa e combine -a. Registro. Asse para o peso constante a 230 ° ± 9 ° F (110 ° ± 5 °). Imediatamente após o resfriamento e antes de sugar a água adsorvida, pese. Registre a perda de peso após secar como peso da água.

5. Mova o material restante do solo no prato para o prato evaporador. Lave e seque o prato e a ranhura e recarregue o prato para o próximo experimento.

6. Use o material do solo movido para o prato de evaporação para adicionar água para aumentar a fluidez do solo e fazer pelo menos mais duas experiências de acordo com o método acima. O objetivo é obter amostras de solo de consistência diferente, e o número de gotas necessárias para fazer com que as juntas do fluxo de pasta do solo sejam mais ou menos de 25 vezes. O número de gotas obtidas deve estar entre 15 e 35 vezes, e a amostra do solo é sempre realizada de um estado seco para um estado úmido no teste.

7. Cálculo

a calcular o teor de água do solo, expresso como uma porcentagem do peso seco do solo;

Wn = (peso da água × peso seco do solo) × 100

8. Desenhe a curva de fluxo de plástico

Plote a 'curva de fluxo plástico' em papel semi-logarítmico; Representa a relação entre o teor de água e o número de quedas de prato. Pegue o teor de água como a abcissa e use uma escala matemática e use o número de quedas como ordenadas e use uma escala logarítmica. A curva de fluxo de plástico é uma linha reta, que deve passar por três ou mais pontos de teste o máximo possível.

9. Limite de líquido

Na curva de fluxo, o teor de água a 25 gotas foi tomado como limite líquido do solo e o valor foi arredondado para um número inteiro.
